食品凈化無塵車間方案

2016-06-01 10:34:48 作者：admin 出處：科瓦特

食品潔凈車間平面設計圖
食品無塵車間設計圖

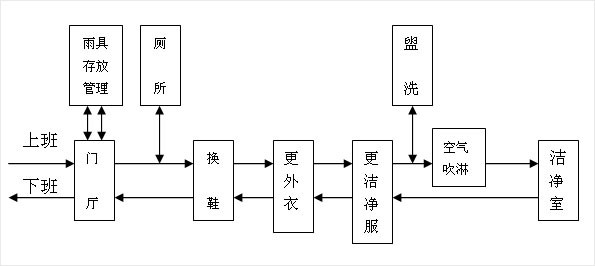

食品工業對人員、物料的動線有明確的規定，不可交叉流動，物料流動需設置專用的物料傳遞口或

傳遞門；人員流動需走專用的人員通道。

按照生產工藝和衛生、質量要求，劃分潔凈級別，具體級別及要求：

食品廠房潔凈級別及換氣次數

對液體加工車間，需特別注意沖洗導致的污漬殘留于安裝鋁型材內，夏天產生霉臭，需做特

別處理。人員洗手龍頭須非手動式（感應、腳踏或手襯式），生產車間進口必要時需設工作靴

消毒池。

凈化原理

　氣流→初效凈化→加濕段→加熱段→表冷段→中效凈化→風機送風→管道→高效凈化風口→吹入房

間→帶走塵埃細菌等顆粒 → 回風百葉窗→初效凈化重復以上過程，即可達到凈化車間目的。

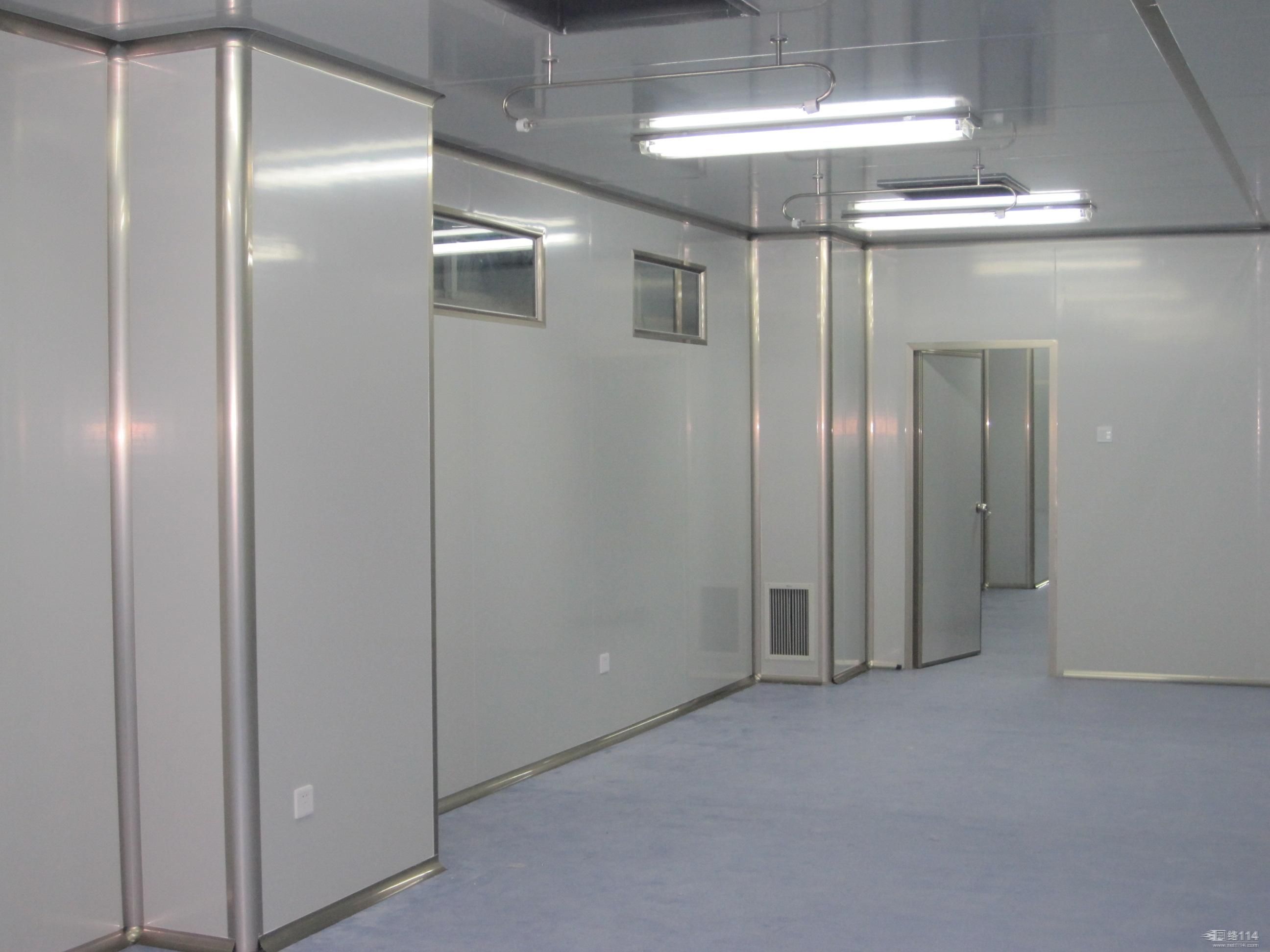

食品無塵車間

結構材料

6-1.凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板，其特點為美觀、剛性強。角與角之前的拼

接選用圓弧連接，宜清潔，符合GMP要求　　

6-2.地坪：可采用2mm/3mm環氧樹脂或是PVC地坪，電子廠房選用防靜電地坪

6-3.送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。　
　

6-4.高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

凈化參數

換氣次數：100000級≥18次；10000級≥25次；1000≥50次。

壓差：主車間對相鄰房間≥5Pa平均風速：10級、100級0.3－0.5m/s；

溫度冬季>16℃；夏季<26℃；波動±2℃。

濕度45－65%；GMP粉劑車間濕度在50%左右為宜；

噪聲≤65dB（A）；新風補充量是總送風量的10%－30%；

照度300LX；
