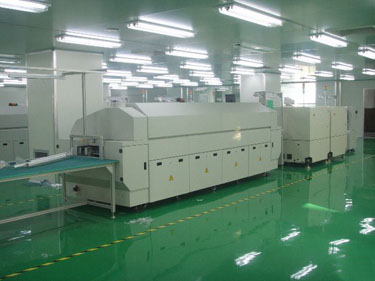

電子元器件凈化車間
2016-06-01 03:56:31 作者:admin 出處:科瓦特
smt凈化車間簡介
smt是表面組裝技術(表面貼裝技術),是目前電子組裝行業里最流行的一種技術和工藝。
SMT凈化車間特點:
SMT組裝密度高、電子產品體積小、重量輕,貼片元件的體積和重量只有傳統插裝元件的1/10
左右,一般采用SMT之后,電子產品體積縮小40%~60%,重量減輕60%~80%。高頻特性好。減少
了電磁和射頻干擾??煽啃愿?、抗振能力強。焊點缺陷率低。易于實現自動化,提高生產效率。降
低成本達30%~50%。節省材料、能源、設備、人力、時間等。
SMT凈化車間基本工藝構成要素:
印刷(或點膠)--> 貼裝--> (固化) --> 回流焊接 --> 清洗 --> 檢測 --> 返修
SMT凈化車間優點:
SMT車間做為無塵凈化車間總體上來說滿足是生產工藝的需要,與生產設備,生產環境密切相關,
主要優點如下:
1.防止有灰塵,空氣中有很多漂浮的灰塵。
2.防止體屑毛發等掉落到產品上,嚴格的需要帶手套,這樣才能保證產品質量。
3.是防止靜電。
凈化原理
氣流→初效凈化→加濕段→加熱段→表冷段→中效凈化→風機送風→管道→高效凈化風口→吹入房間
→帶走塵埃細菌等顆粒 →回風百葉窗→初效凈化 重復以上過程,即可達到凈化車間目的。
→帶走塵埃細菌等顆粒 →回風百葉窗→初效凈化 重復以上過程,即可達到凈化車間目的。
結構材料
1.凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板,其特點為美觀、剛性強。角與角之前的拼接選
用圓弧連接,宜清潔,
潔凈地板要求
用圓弧連接,宜清潔,
潔凈地板要求
2.地坪:可采用2mm/3mm環氧樹脂或是PVC地坪,電子廠房選用防靜電地坪
3.送回風管道用熱渡鋅板制成,貼凈化保溫效果好的阻燃型PF發泡塑膠板。
4.高效送風口用不銹鋼框架,美觀清潔,沖孔網板用烤漆鋁板,不生銹不粘塵,宜清潔。
凈化參數
換氣次數:100000級≥15次;10000級≥20次;1000≥30次。
壓差:主車間對相鄰房間≥5Pa平均風速:10級、100級0.3-0.5m/s;
溫度 冬季>16℃;夏季<26℃;波動±2℃。
濕度45-65%;GMP粉劑車間濕度在50%左右為宜;電子車間濕度略高以免產生靜電。噪聲≤65dB(A);新風補
充量是總送風量的10%-30%;照度300LX
充量是總送風量的10%-30%;照度300LX
