微生物實驗室簡介

微生物實驗室整體解決方案，根據實驗室的安全要求和使用要求，要不同于一般的實驗室工程或凈

化工程。主要應用于微生物學、生物醫學、生物化學、動物實驗、基因重組以及生物制品等研究使用的

實驗室統稱生物安全實驗室。生物安全實驗室由主實功能驗室與其他實驗室及輔助功能用房組成。生物

安全實驗室必須保證人身安全、環境安全、廢棄物安全和樣本安全，能長期而安全地運行，同時還為需

要實驗室工作人員提供一個舒適、而良好的工作環境。

微生物實驗室配置：

設有局部百級的細菌檢測室，真菌檢測室，致病菌檢測室，洗刷消毒室，霉菌培養室，細菌培養室

，微生物儀器鑒定室，培養基制備室，菌種保存室。

1.微生物車間平面布局：

微生物實驗室主潔凈實驗室自成一區，安排在實驗室的靠邊角落處。用密封門限制人員的進出，把有潔

凈要求的房間設置在人員干擾少的地方，把輔助房間設置在外部?？紤]微生物試驗操作流程，把檢測室

與洗刷消毒室和培養室相鄰，方便人流與物流的分離。為控制人員的出入（人流），只設有一個密封門

進入微生物實驗室主潔凈區，操作人員進入物流走廊然后進入準備間，并從準備間分別經過一更、緩沖

進入操作區；經過更衣、風淋、緩沖進入局部百級實驗室。物流則由六個傳遞窗實現。整個平面布局完

全能夠滿足國家相關規范及實驗室使用的要求，充分利用了空間，按照實驗操作流程配備了各種功能的

房間，操作線路方便快捷。

2.圍護結構、裝潢裝飾：

實驗室主題框架為彩鋼板玻璃隔斷，顏色為啞白色。隔斷普通玻璃厚度為8MM,為防止沉積灰塵，

窗料使用R25MM鋁合金圓弧壓線；所有二維連接處的內側均使用R50MM鋁合金內圓角，暴露在外的

二維連接線的外側則用R100MM鋁合金外角連接；彩鋼板的三維連接處使用三維接點過度，而彩鋼板

與墻角地面則用鋁合金槽連接。吊頂材料亦為彩鋼板。微生物檢測室地面為環氧樹脂材料，具有無縫

隙、耐腐蝕、平整、容易清洗的特征。地面地腳線用陰角鋁材裝飾，美觀且嚴密性好。整個實驗室通

過科學設計，精心施工，使實驗室內形成堅固、無縫、平滑、美觀、不反光、不積塵、不生銹、防潮

、抗菌、性能優良的無菌表面和內殼。

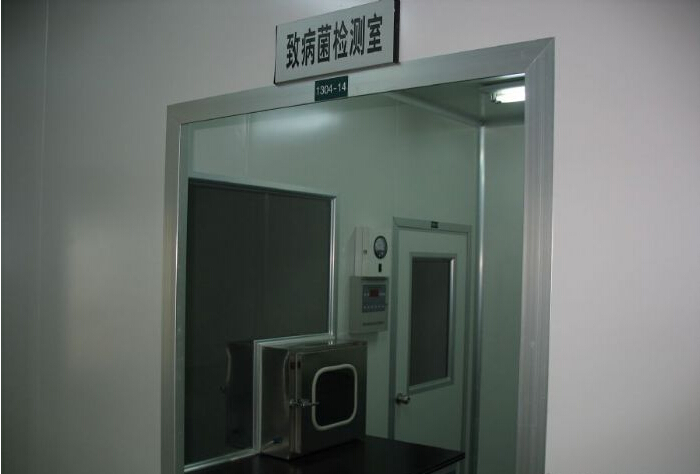

生物實驗室建設

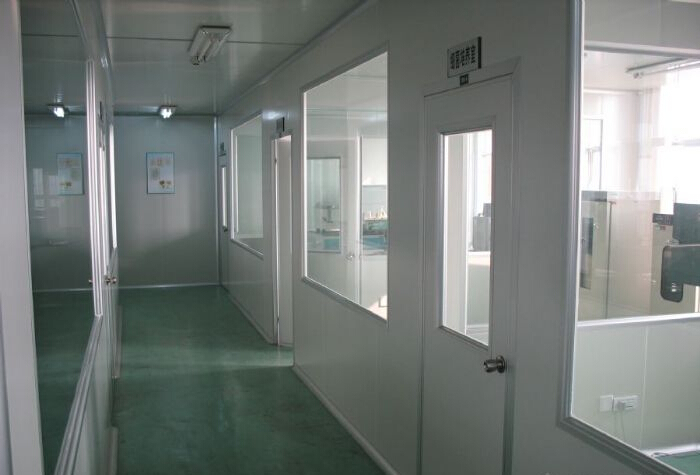

潔凈實驗室消毒間

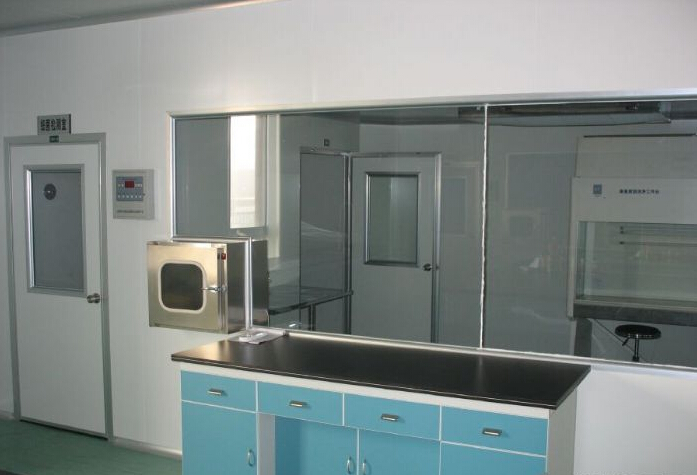

潔凈實驗室臺柜

3.實驗室基本配置

實驗室除了解決空氣凈化的問題以外，設計時還考慮了一些必備的實驗室器具。互鎖式傳遞窗：

保證了實驗室物流的安全性。窗內有紫外燈可將污染過的物品拿出實驗室前進行消毒。還保證了室外

和室內空氣的隔絕，方便實驗人員的物品傳遞；互鎖門：本設計為潔凈室設置的電子互鎖，當其中一

扇門未關時，另外一扇門將無法打開，這樣就對進入潔凈室內的氣流起到緩沖作用?；ユi門還設有應

急開關，當發生意外時，按應急開關方便實驗室人員盡快撤離現場；多功能微電腦控制儀：包括溫度

調節和顯示、送排風機的起停、照明開關、紫外燈控制等等；微壓差表：可顯示室內外壓差量，并人

為按要求控制壓差；人體熱釋紅外感應器：可感應人體熱量，自動開啟風機送出潔凈風并自動延時關

閉，方便實驗人員使用和節省電源；洗眼器和感應水龍頭：實驗人員眼睛萬一接觸危險物質時沖洗眼

睛，感應水龍頭可自動感應人體熱量，放水并自動關閉。

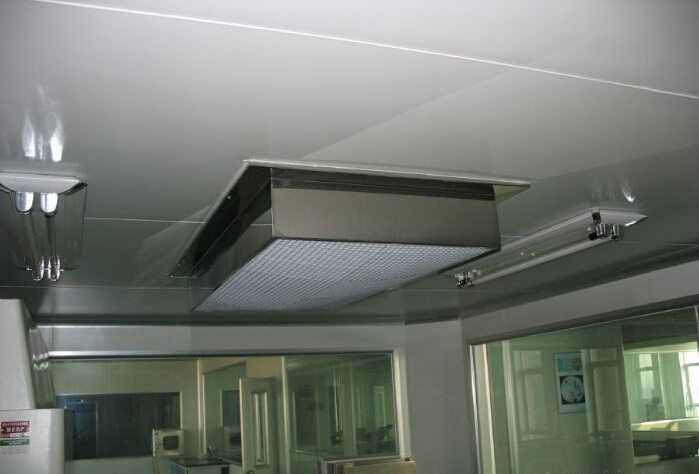

潔凈實驗室建設 潔凈實驗室設計

潔凈實驗室傳遞窗潔凈實驗室通風窗

凈化空調系統與潔凈度技術指標

根據中華人民共和國衛生行業標準WS233-2002《微生物和生物醫學實驗室安全通用準則》以及國

家標準GB19489-2004《實驗室生物安全通用要求》，生物安全實驗室分為一級、二級、三級、四級，

習慣上稱為P1、P2、P3、P4。二級生物安全實驗室對人體、動植物或環境具有中等危害或具有潛在致

病因子，對健康成人、動物和環境不會造成嚴重危害，具有有效的預防和治療措施。P2萬級實驗室即

潔凈度10000級，是指大于等于0.5μm的塵粒數在350000至3500000粒/立方米；大于等于5μm的塵粒

數在3000至30000粒/立方米。凈化空調系統能夠做到控制實驗室內溫度、塵埃、細菌、有害氣體

的濃度和氣流分布，保證室內人員所需新風量和室內合理的氣流流向，并能維持整個微生物實驗室合

適的梯度壓力和定向流動，全面實現“無菌環境保障體系”的目的，減少實驗全過程中一切潛在的感染

危險。

無菌試驗室潔凈實驗室-生物安全實驗室的分級

實驗室分級	處理對象
一級	對人體、動植物或環境危害較低，不具有對健康成人、動植物致病的致病因子。
二級	對人體、動植物或環境具有中等危害或具有潛在危險的致病因子，對健康成人、動植物和環境不會造成嚴重危害。有有效的預防和治療措施。
三級	對人體、動植物或環境具有高度危險性，主要通過氣溶膠使人傳染上嚴重的甚至是致命疾病，或?qū)?dòng)植物和環境具有高度危害的致病因子。通常有預防治療措施。
四級	對人體、動植物或環境具有高度危險性，通過氣溶膠途徑傳播或傳播途徑不明，或未知的、危險的致病因子。沒有預防治療措施。

無菌試驗室潔凈實驗室-生物安全實驗室的技術指標

名稱	潔凈度級別	換氣次數（次/h）	與由室內方向上相鄰相通房間的壓差（Pa）	溫度℃	相對濕度%	噪聲dB(A)	最低照度lx
一級	---	可自然通風	---	16~28	≤70	≤60	300
二級	8~9	非動物實驗室時可回風≤50% 8~10	-5~-10	18~27	30~65	≤60	300
三級	7~8	全新風：10~15 主要保護環境：可回風≤30%	-15~-25	20~26	30~60	≤60	300
四級	7~8	全新風：?10~15	-20~-30	20~25	30~60	≤60	300
